煤矿供电监控系统
KJ316（A）电力监控系统

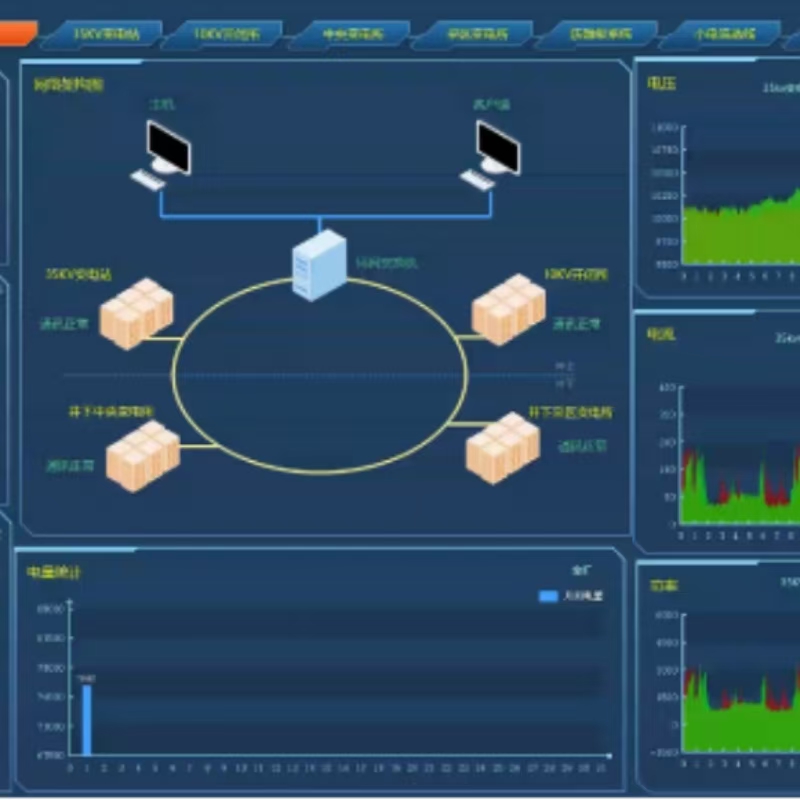

1、系统架构：
KJ316（A）电力监控系统包含地面部分及井下部分。地面部分包含电力监控系统软件、防越级跳闸监控软件、电力录波软件、手机APP软件、远程服务器、地面一般型防越级保护装置、地面一般性电力信号保护站。井下部分包含隔爆兼本安型电力监控防越级跳闸系统分站、高压防越级保护装置等。
2、系统主要技术特点：
1)全方位的安全防护机制。上位机及电力监控分站均采用基于Linux系统软件架构，免维护，防病毒。
2）系统采用网络嵌入式分层分布式结构，全以太网无瓶颈交互响应模式，可靠性高、相应速度快、可扩展性好。
3）系统可配备“五防”功能，具备可靠的防误机制，防止人员误操作，并可开具相应操作票，使供电系统控制更可靠。
4）具备“防孤岛”效应。采用IEC国际电工协会通讯标准。所有数据全部共享，彻底打破“信息孤岛”，采用大数据分析，及时对各个开关供电情况进行监控，使煤矿供电系统更安全、更高效。
5）采用开放式设计
v 采用以太网构建通讯网络，使用开放式TCP/IP协议，可方便的接入矿方环网，
v 可提供各种矿方再用设备规约转换，及通讯服务。可方便的与其他厂家不同的接口进行无缝对接，实现智能设备的信息交互。
6）高可靠性。系统设备通过国家级电磁兼容实验室IV级以上快速瞬变、静电放电等抗干扰性实验，拥有多个实验报告。
3、系统主要功能
1)“七遥”功能
a.遥控：对高低压开关终端保护器远程分、合闸遥控操作。
b.遥测：对高低压开关终端保护器电力参数实时遥测。
c.遥调：对高低压开关终端保护器额定参数远程、就地读取和整定实时调遥。
d.遥信：对高低压开关终端保护器运行状态、故障状态实时遥信。
e.遥视：对高低压开关内部电气元件的运行状况和变电所运行状态实时遥视。
2）报警及事件记录功能：
将遥测越线、正常遥信变位、事故变位、SOE事件、遥控记录、手动合分记录等信息分类分等级管理并记录。报警等级可设置预警、报警、紧急、严重事件四个等级。可选择画面闪烁、语音提示、报警弹画面、报警弹视频、报警拉警报灯等提醒方式。
3）系统对时：支持GPS对时、网络对时、其他时间源的校时、节点间校时等，校时方式可以设置；
4）事故追忆：系统具有事故追忆、事故信息再现及事故追忆报表打印功能，事故追忆功能在系统发生事故时自动启动；
5）系统自检：系统对各种命令、操作设置、通道状态、设备工况在线自检；
6）用户管理：用户、角色设置，不同角色分配不同的权限，详细的用户权限描述，操作员的任何操作（遥控、人工置数、修改数据参数、修改历史数据等）均要经过权限认证，重要操作均可形成操作记录，并作为历史记录存库；
7）顺控模块：提供顺序控制功能模块，实现间隔内操作目的的自动顺序控制；包括一键合闸、一键分闸、一键漏电实验等。
8）Web功能：支持Web 发布功能，通过Web 服务器将电力监控信息发布至管理网，在客户端浏览器上查看电力监控系统信息。
9）视频联动：系统软件可以在设备发生报警时与视频监控系统联动，在故障设备界面可实时查看对应开关动态视频信息，供运行人员查看。
10）故障录波及数据分析：提供独立的故障录波查看模块，可查看设备中存储的录波列表并按照列表召唤所有已存储的波形数据，并对召唤上来的波形数据进行各种分析，方便用户进行系统运行状态分析及故障分析。
11）电量管理：电量远程自动抄录和尖、峰、平、谷分时计量、最大需量的抄录，可提供各单位、各设备任一时间段的用电情况，自动生成班报、日报、月报、年报等多种形式报表。提供同期用电对比数据，为管理者提供实时精确的科学依据。系统数据能够传输到其它电能计量系统内，为井上、下电路负荷分配、线路改造、无功补偿、节能降耗提供数据依据。
12）挂/摘牌。挂牌操作对因某种原因退出运行的设备进行。可以对不同的设备设置“有人工作，禁止合闸”等指示。挂牌的目的是为了给运行人员一个醒目的提示,同时,系统自动禁止对挂牌设备的操作和控制。可以利用颜色或图形符号显示出设备是否处于挂牌状态。
13）人工置数。人工置数既可以对模拟量进行也可以对数字量进行，用来修正错误的实时数据和没有测点的数据。在进行人工置数以前，首先将该点设置为人工置数状态，然后才能输入相应的值或状态。处于人工置数状态下的动态点不再用实时数据进行刷新。对人工输入的数据有正确性和相关性校验。
14）开关健康诊断统计。增加开关健康诊断统计，系统自动记录每台开关设备出现短路次数、过流次数、过载次数等，每月或由人工定义将数据导出，达到设置上限时红色报警。
15具备故障定位 .故障保护及诊断定位系统能够根据保护器动作信息，通过故障点保护类型描述自动判断故障发生区域，定位故障区间，判断故障停电影响范围，并给出恢复送电的最优方案；当井下电网发生故障时，系统根据各分闸系统采集的开关跳闸变位信息、保护动作信息等故障信息进行综合判断，确定故障位置，给出故障区域。根据故障诊断的结果，生成电网故障分析报告，包括故障时间、故障范围、故障性质、相关装置动作情况等。
