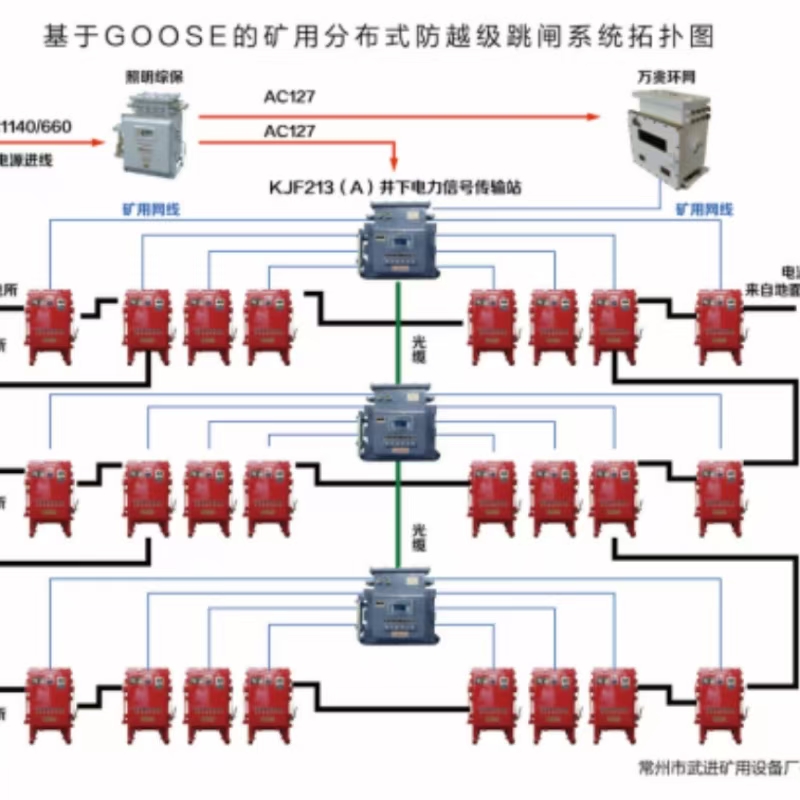

防越级跳闸系统

1)系统概述：

2)系统主要特点：

a.监控系统采用IEC61850通信标准，利用快速以太网特性，通过Goose实现保护之间信息交换和监控间隔联闭锁功能，与保护系统统一建模、统一组网，共享统一的信息平台，提高二次系统的安全性、可靠性;

b.基于Linux软件架构设计，防病毒，免维护，易管理，从多个维度保护供电系统的安全性。

c.卫星精确对时。系统可采用北斗+GPS双模式对时，将系统保护装置时间精确到毫秒，充分保证防越级系统的跳闸的准确性和可靠性，为分析故障提供保障。

d.开关机构异常在线检测。系统可在线检测开关机构的合、分闸时间，如机构出现卡塞、相应跳闸不及时、不动作等情况时，系统会主动上传响应检测时间提醒检修，确保障供电系统的安全和可靠。

3)防越级系统主要功能：

(1)防越级跳闸系统采用网络智能识别方法实现短路故障定位并零时限切除故障，解决因上下级继电保护电流和时间定值无法配合导致越级跳闸的系统。

(2)防越级跳闸准确率达到100%;

(3)防越级跳闸功能不依赖于供电监控主站或分站;

(4)防越级跳闸功能没有死区，供电系统内任意点故障时不造成越级跳闸，且故障点能被及时切除;

(5)防越级跳闸功能利用网络通信实现微机保护装置之间的快速数据交换，数据交换延时不大于2ms，微机保护装置之间数据交换延时能在任何时间均可进行手动试验;

(6)防越级跳闸功能不改变微机保护装置速断保护零延时特性;

(7)当网络通信异常时，监控系统应能自动报警，微机保护装置的防越级功能降低或消失，其固有的继电保护功能不丧失;

(8)微机保护装置实现防越级功能的通信接口用以太网接口(RJ45);通信介质选用符合煤矿防爆要求的屏蔽网线;

(9)具有开关拒动防越级跳闸功能，当故障开关跳闸失败时由其最近的上级开关跳闸，如其最近的上级开关有多个时，多个开关同时跳闸，避免停电范围扩大;

(10)防越级跳闸功能自动适应供电方式的变化(双母线分列供电、单进线双母线供电、双母线合环供电)，监控系统不需改变任何设置，仍能实现防越级跳闸功能。

(11)防越级跳闸系统中每级开关的带延时保护均为下级开关的后备保护，时间定值不应该随供电级数增加而累加，即每级后备保护的时间定值应整定为相同。

(12)防越级跳闸系统支持开关级数最大12级，同一段母线支持开关数量不小于40台。

(13)防越级跳闸系统及有关设备符合《煤矿供电防越级跳闸系统》(NB/T 10051-2018)的有关规定。
